레노버 ThinkStation D20 메인보드 부팅후기

레노버 D20 전용 메인보드(71Y8826) 중고를 한달전에 구입해놓고 이때까지 사용도 못해봤네요~

메이커 워크스테이션 보드는 베어본 형태거나 전용파워가 아니면 부팅 조차 허용을 하지 않는가 봅니다~ ㅋ

매뉴얼도 다 뒤져봤지만 EPS12V 로 보여지는 CPU 전원 10pin 배열 구성에 대한 언급 자체가 없더군요~

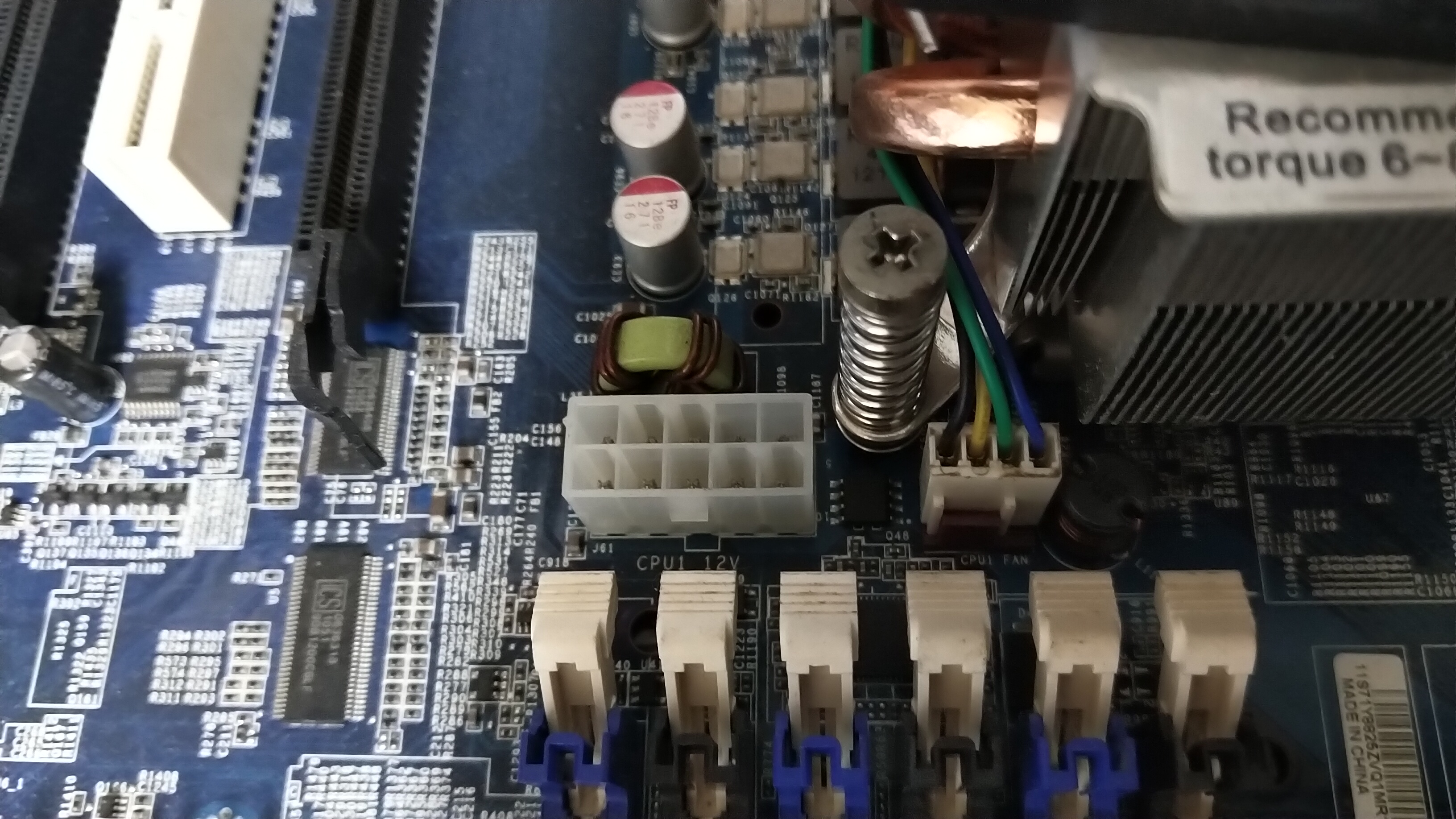

전용 파워 "DPS-1060AB A" 파워가 있다면 모르겠지만 보시다시피 CPU 12V 전원 단자가 10핀입니다~ ㅋ

CPU 보조전원 8핀을 끼워서 테스트해 봤지만 반응이 없더군요~

자작하려다가 알리에서 15달러 주고 CPU 8PIN TO 10PIN 전원케이블이랑 IDE 4PIN x 2 TO EPS12V 10PIN 케이블을 구입 했습니다~

CPU8PIN TO CPU10PIN

8핀 TO 10핀 케이블은 빨리 도착했는데 나머지 하나가 늦게와서 도중에 듀얼 파워를 구성해서 잠시 전원을 켜봤더니 부팅이 되더군요~

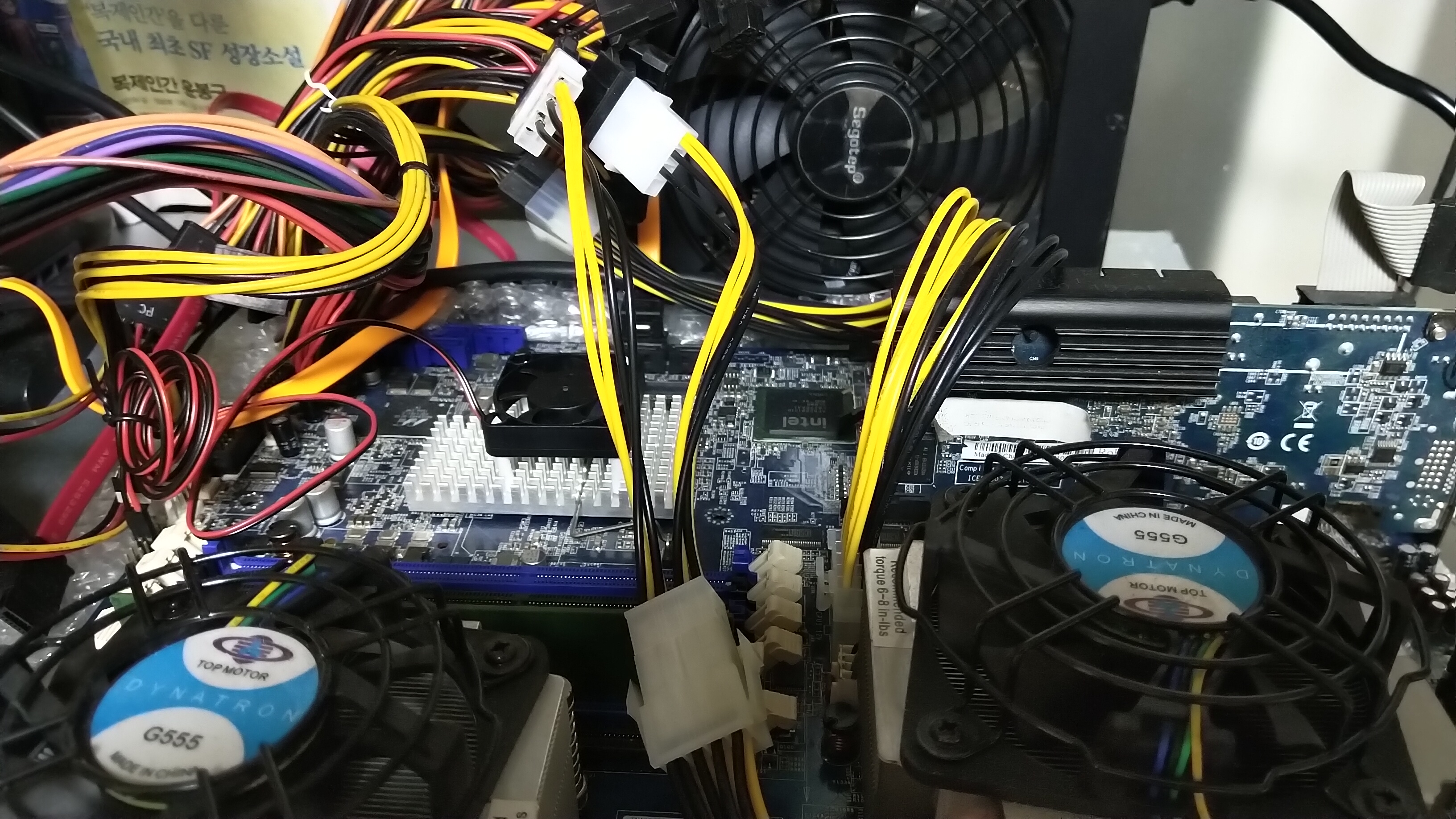

드디어 도착한 전원케이블을 Segotep GP1350G 80 Plus Gold for gaming 파워에 연결하고 부팅시켰습니다~

세고탭 파워가 80PLUS 골드에 1250W 용량임에도 불구하고 아쉽게도 CPU 8핀 전원이 달랑 1개 뿐이더군요~ ㅋ

CPU1, CPU2 모두 연결하고 부팅했습니다.

피크 소비전력을 찍어봤는데 후덜덜하네요~ 150W 찍는가 했더니~

잠시뒤에 185.6W 를 찍어주네요~

모니터까지 포함하면 200와트를 훌쩍 넘기는군요~ 쿨러를 만져봤는데 온도가 장난이 아니군요~

파워오프 상태에서는 EuP를 켜놔서 그런지 1.2W 정도 먹네요~ ( EuP 끄고도 똑같이 측정됨 )

아~ 그리고 전원SW 핀을 찾는데도 매뉴얼에 나와있지 않아 한참을 헤매었습니다~ ㅎ

J38

2 4 6
1 3 5 7

pin 1 = power switch +
pin 2 = power switch -
pin 3 = HDD LED -
pin 4 = power LED -
pin 5 = HDD LED +
pin 6 = power LED +
pin 7 = no connect
