차량용 주행충전기 대용 릴레이

서브용 딥사이클배터리 차량용 주행충전기가 너무 비싸서 알리에서 XY-L30A 릴레이를 구입했습니다.

4달러 정도의 저렴한 가격에 주행충전기를 장만했네요~ 사용된 부품이 SLA-05VDC-SL-A 가 30A 스펙이네요~

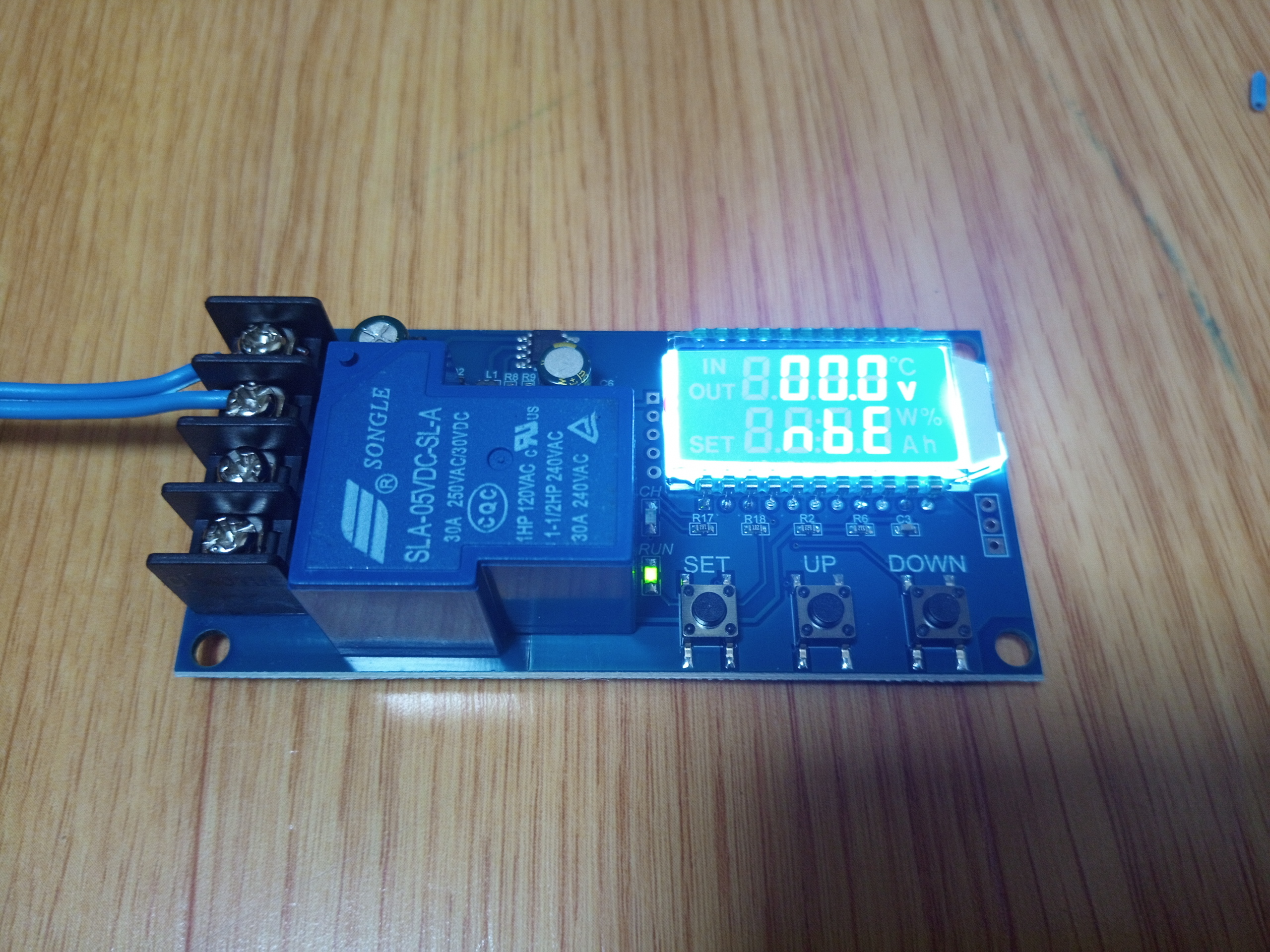

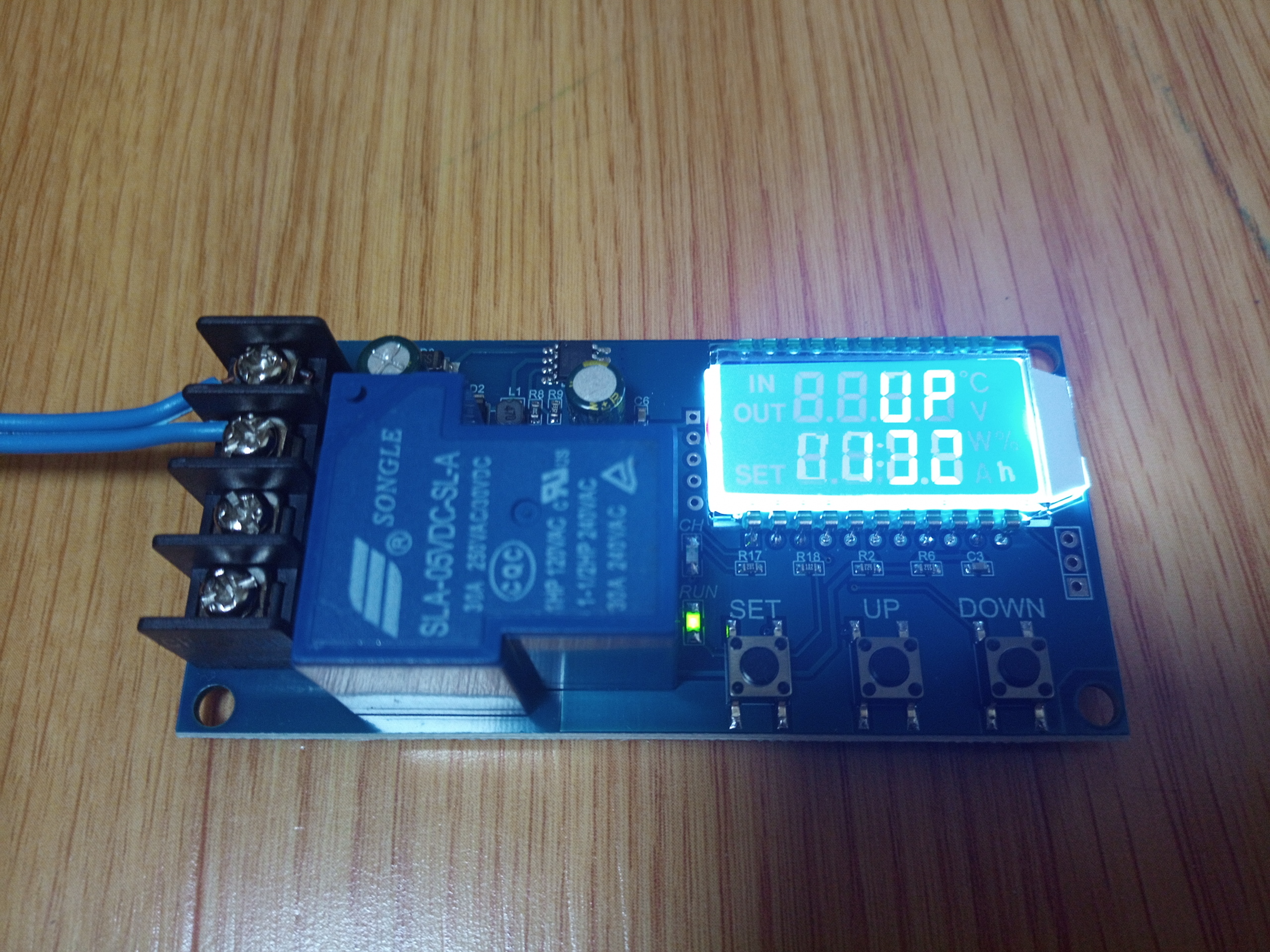

전원을 인가 하면 위와 같은 화면이 뜹니다.

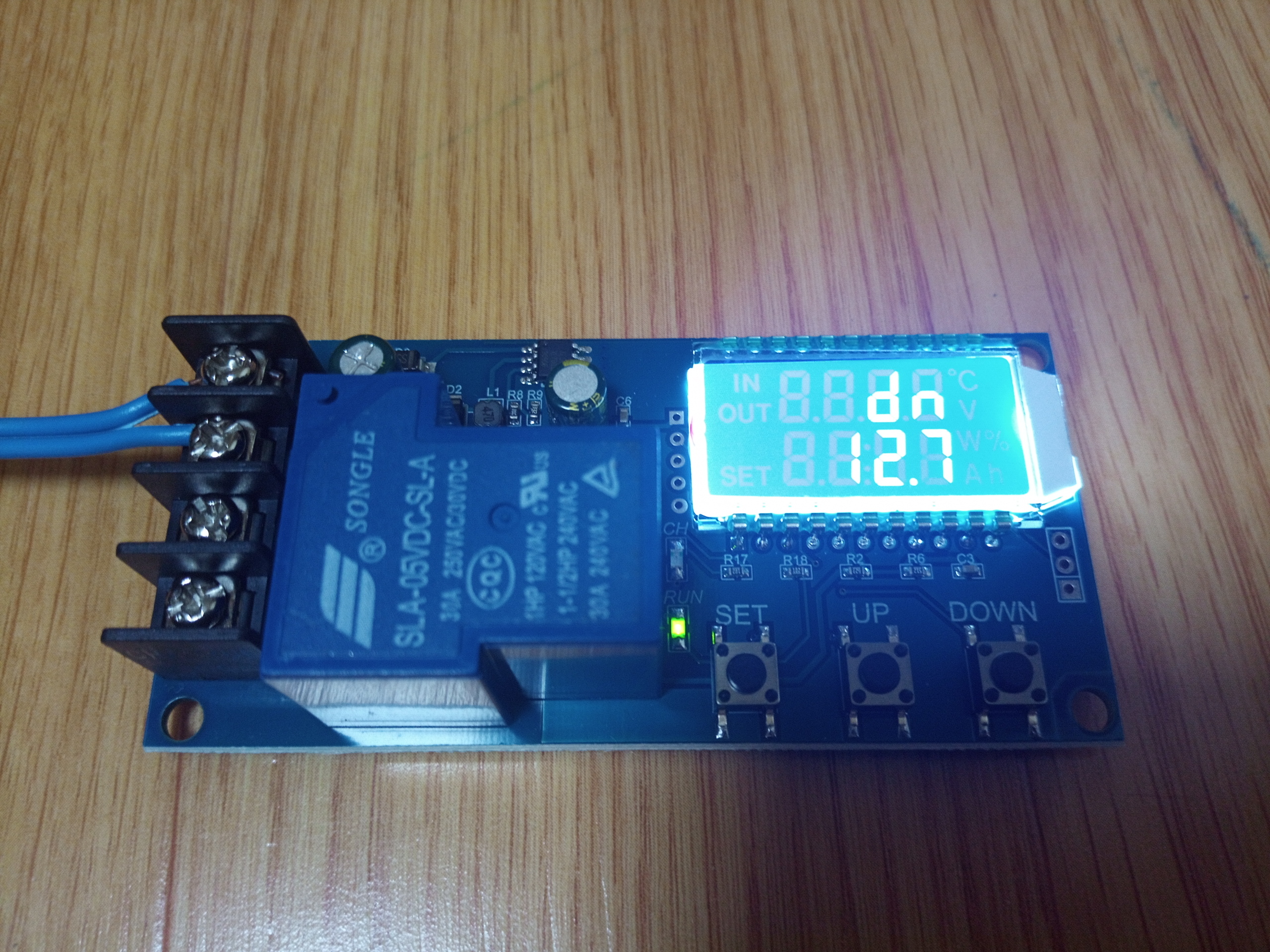

다운 전압을 12.7V 로 맞췄는데 실제 충전해 보니 12.7 ~ 12.8V 정도로 설정해야 할 듯 하네요~
배터리 전압이 dn 설정 전압 이하로 떨어지면 릴레이가 작동하는 것 같습니다.
dn ~ up 전압 사이에 릴레이가 동작하면 좋을 것 같은데 뭔가 아쉽네요~



업 전압도 13.2V 에 맞췄는데 시동이 걸린 차량 전압 때문에 금방 13.2 를 넘어가더군요~

그래서 13.7V 로 설정하였습니다. 겨울이라서 좀 낮게 설정하였지만 여름엔 좀 더 높여야 할 것 같네요~

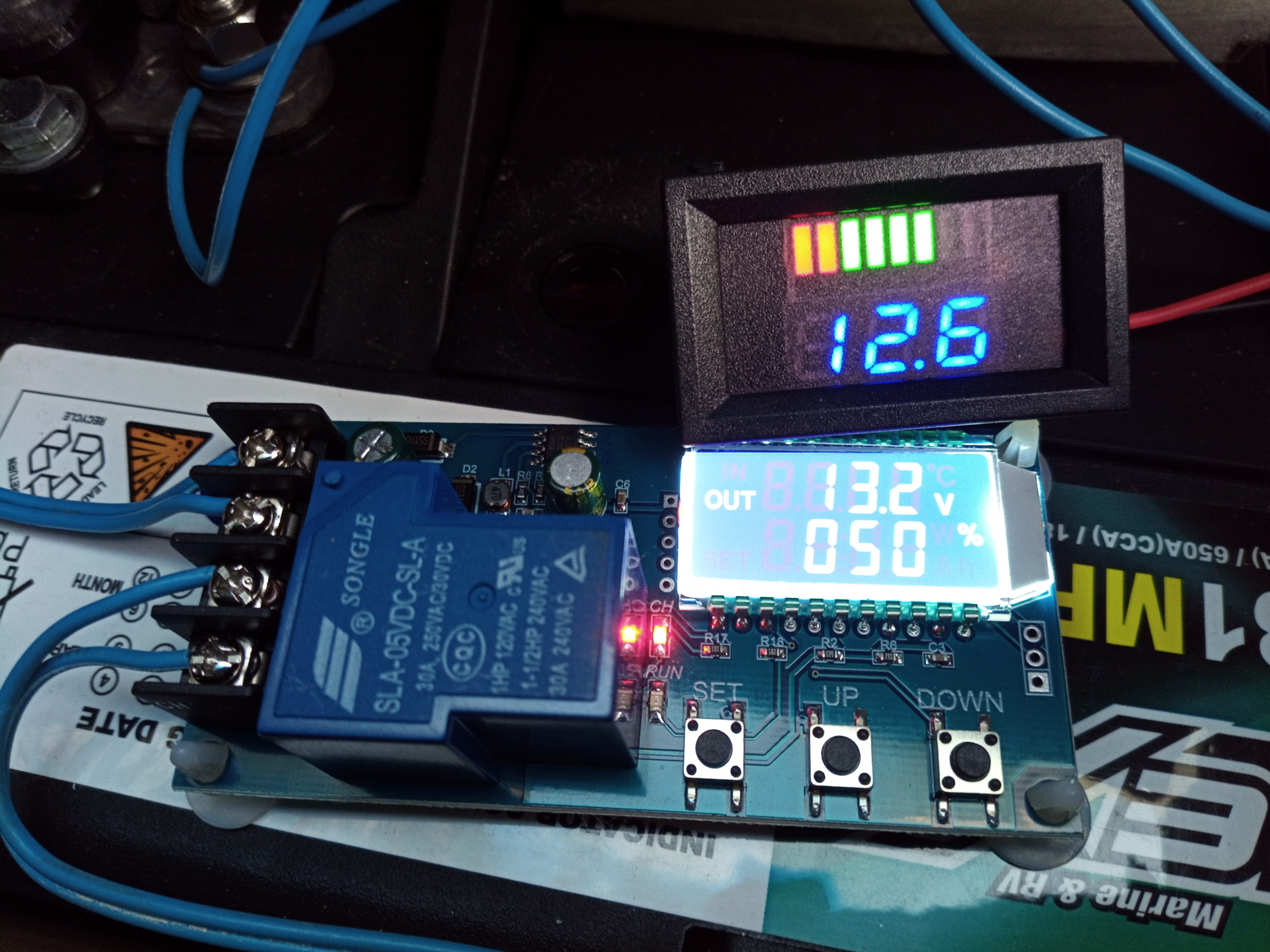

충전이 되고 있는 상태에서 사진을 찍어봤습니다.

충전 전원은 상시전원이 아닌 시거잭에 연결하였습니다.

이 부품의 단점이 있는데 시동을 끌때 배터리 연결 단자를 오프를 해줘야 하네요~

시동이 꺼져도 배터리 전원으로 장치에 불이 들어오네요~ ㅎ

입력쪽은 쇼트키다이오드를 달아서 역전류가 흐르는 것을 막았는데 출력쪽은 전압값을 읽어야 하는 관계로 다이오드를 달 수가 없네요~

스텝다운이나 스텝업다운 충전 모듈을 사용해야 할지 고민이네요~
